Relés de travamento, que fornecem um meio eficaz de manter um estado de comutação com baixo consumo de energia, são uma parte essencial dos sistemas elétricos e eletrônicos. Os relés de travamento empregam um pulso breve para mudar de estado e permanecer em sua posição final sem energia constante, em contraste com os relés tradicionais que precisam de uma fonte de tensão constante para manter seu estado. Este artigo examina os usos e vantagens dos relés de travamento, bem como como eles são configurados e redefinidos.
Depois de ser acionado, um relé de travamento – também conhecido como relé biestável – mantém sua posição mesmo quando a energia é cortada. Definir e redefinir são seus dois estados estáveis. Os pulsos de controle fazem com que o relé alterne entre esses estados.
Os relés de travamento operam através de um dos dois mecanismos principais:
1. Relé de travamento de bobina única
Um relé de travamento de bobina única funciona com uma única bobina que recebe pulsos de polaridade alternada para alterar seu estado.
- Ajustando o Relé (Estado LIGADO): Um pulso de tensão positivo energiza a bobina, movendo os contatos internos para a posição ajustada.
- Reinicialização do relé (estado desligado): Um pulso de tensão negativa (ou pulso de polaridade reversa) move os contatos de volta para a posição de reinicialização.
Depois que o relé é comutado, ele permanece nesse estado até que outro pulso o altere.
2. Relé de travamento de bobina dupla
Um relé de travamento de bobina dupla possui duas bobinas separadas – uma para configuração e outra para reinicialização.
- Configurando o Relé (Estado LIGADO): Um breve pulso na bobina “definida” move os contatos internos para a posição LIGADO.
- Reinicialização do Relé (Estado DESLIGADO): Um breve pulso na bobina de “reset” move os contatos de volta para a posição DESLIGADO.
Como os contatos mantêm sua posição magnética ou mecanicamente, nenhuma energia contínua é necessária para manter o estado.
- Eficiência Energética: Desderelés de travamentonão requerem energia constante para manter seu estado, consomem menos energia em comparação aos relés tradicionais.
Baixa geração de calor: O uso reduzido de energia significa acúmulo mínimo de calor, aumentando a durabilidade.
- Operação estável: Os relés de travamento permanecem em sua última posição mesmo durante falhas de energia.
- Ideal para sistemas operados por bateria: sua capacidade de manter um estado sem corrente contínua os torna perfeitos para dispositivos alimentados por bateria.
Várias indústrias empregam relés de travamento, incluindo:
Aparelhos energeticamente eficientes e sistemas de iluminação inteligentes são exemplos de automação residencial.
Controle Industrial: A comutação com eficiência energética é necessária para sistemas e máquinas automatizados.
Aplicações para retransmissão de rede e comutação de sinais em telecomunicações.
Eletrônica Automotiva: Sistemas elétricos e controles de vidros elétricos.
Relés de travamentosão uma opção popular em aplicações sensíveis à energia porque oferecem um meio eficaz de manter os estados do circuito sem alimentação constante. São essenciais porque podem ser configurados e reinicializados com pouca energia, seja em redes de comunicação, eletrodomésticos ou automação industrial. Saber como funcionam garante que sejam utilizados da forma mais eficiente possível em diversas aplicações elétricas e eletrônicas.

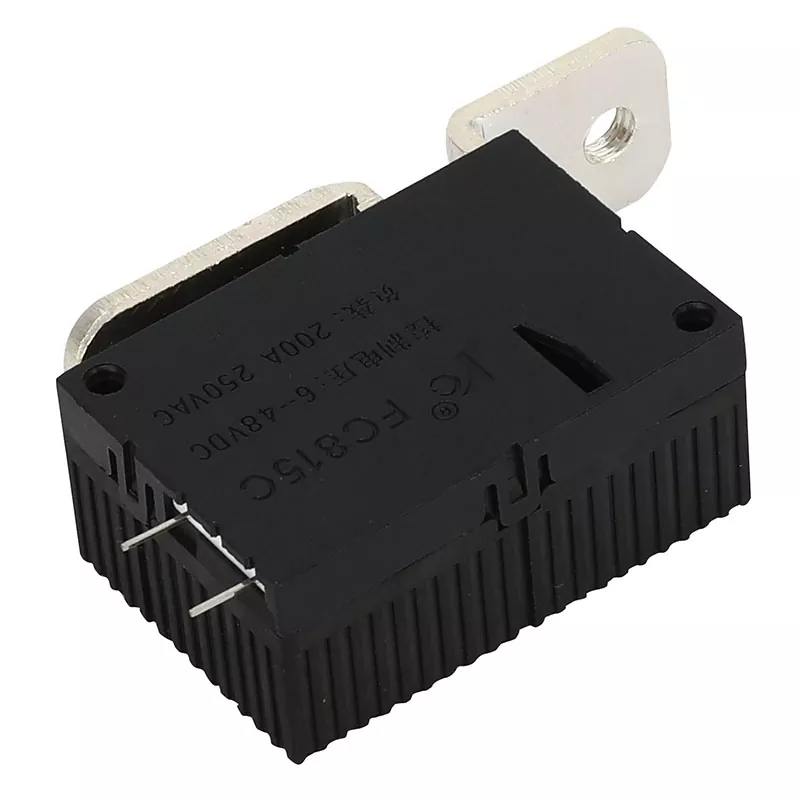

sempre aderiu à política de qualidade de "inovação contínua e gestão pragmática" e criou produtos de marca da indústria com a filosofia empresarial de sobrevivência pela garantia de qualidade e desenvolvimento por produção em larga escala. Atualmente, os relés de travamento projetados e desenvolvidos de forma independente por nossa empresa podem fornecer uma variedade de especificações de 16A a 200A para os clientes escolherem. Os produtos da empresa atendem aos requisitos da diretiva ROHS da UE, e os produtos da empresa obtiveram patentes de invenção nacionais e certificados de patentes de modelo de utilidade; Visite nosso website em www.facerelay.com para saber mais sobre nossos produtos. Para dúvidas, você pode entrar em contato conosco emlydia@face-relay.com.
