Especificações atuais:80A/100A/120A
Faixa de tensão:6V - 48V
Vida Elétrica:15.000 vezes
Temperatura operacional:-40° a 85° Celsius
Material:Cobre de alta qualidade e isolador de alta resistência
Método de montagem:Montagem em trilho ou fixação com parafuso

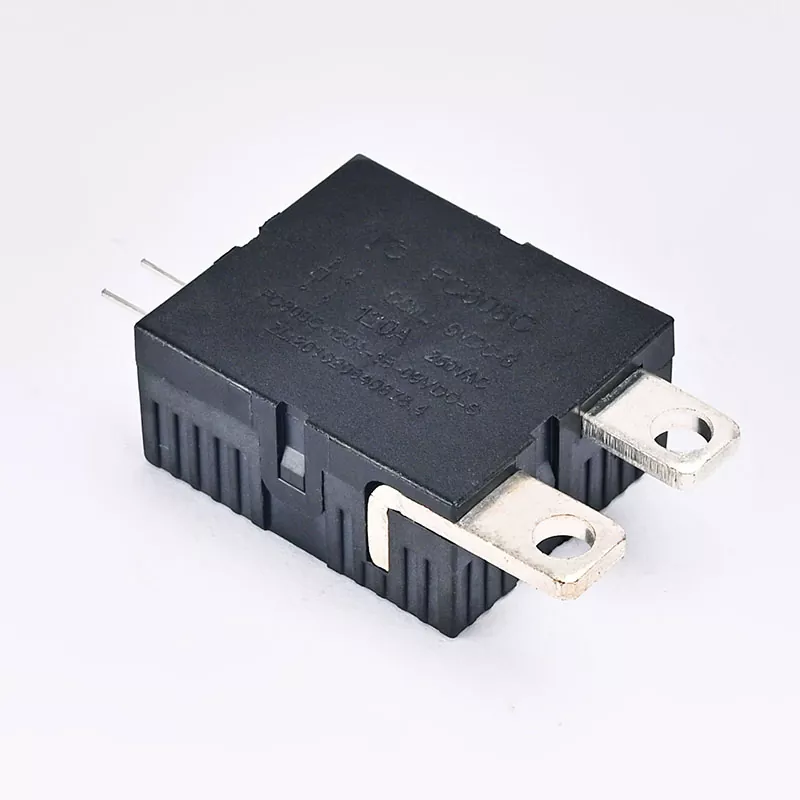

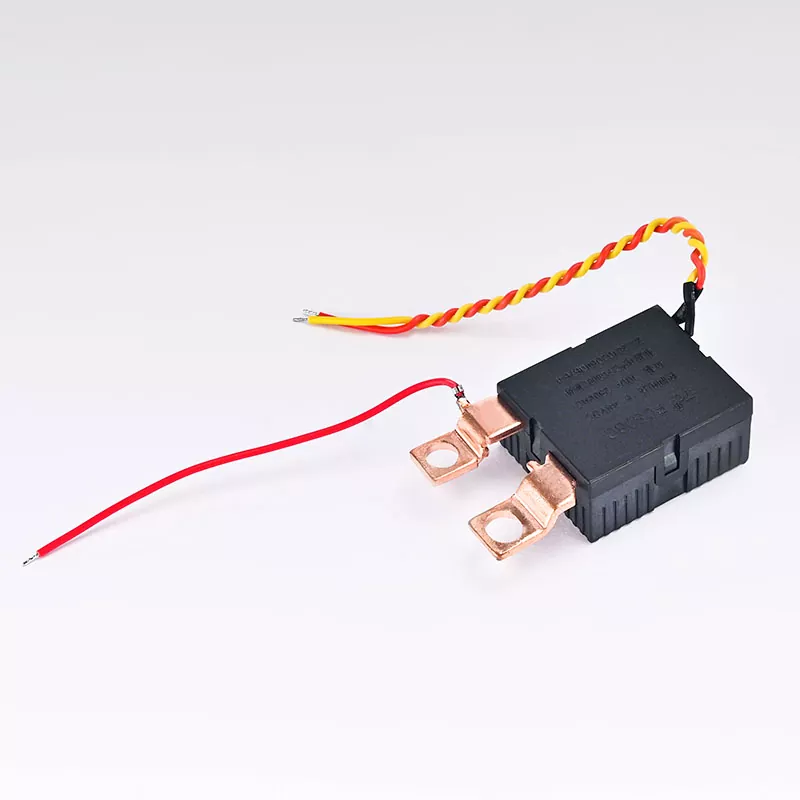

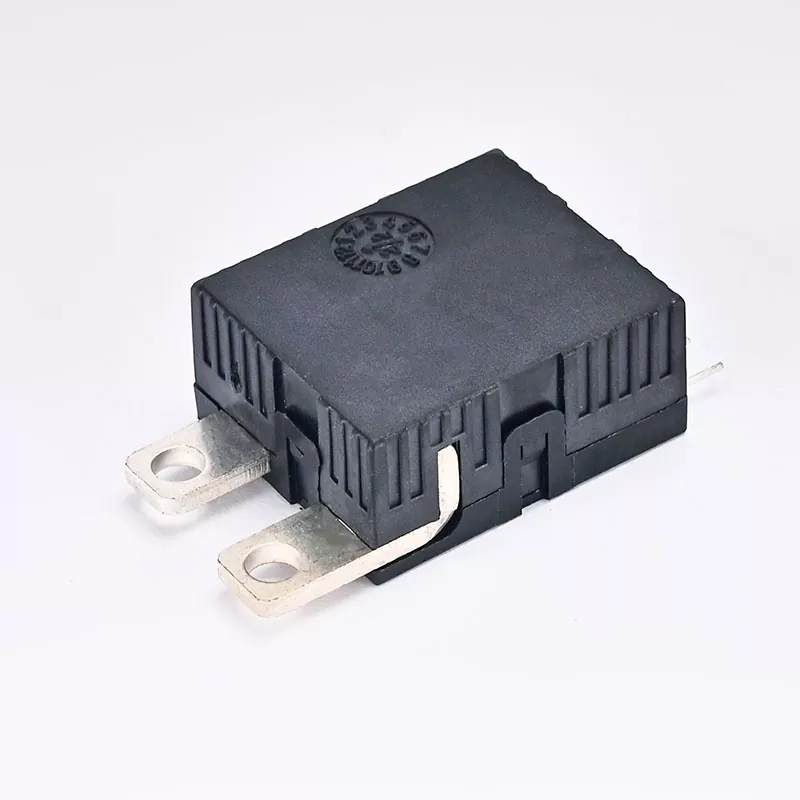

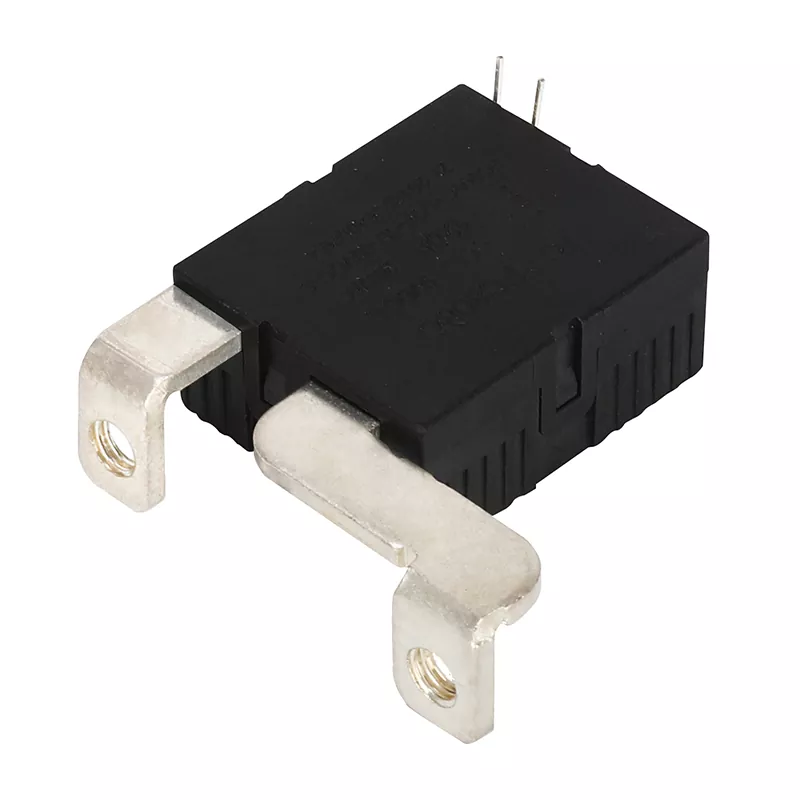

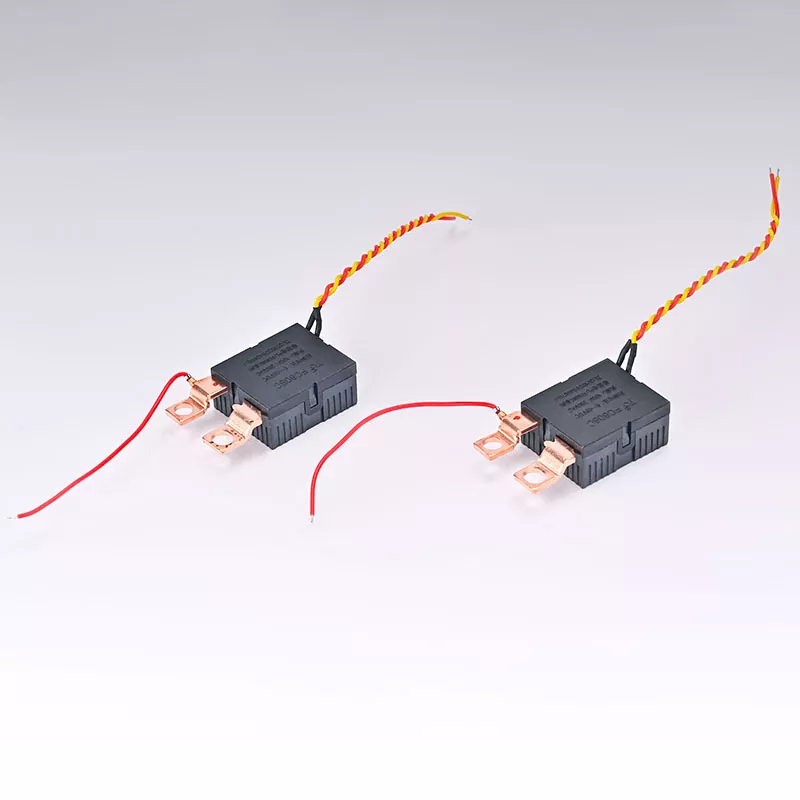

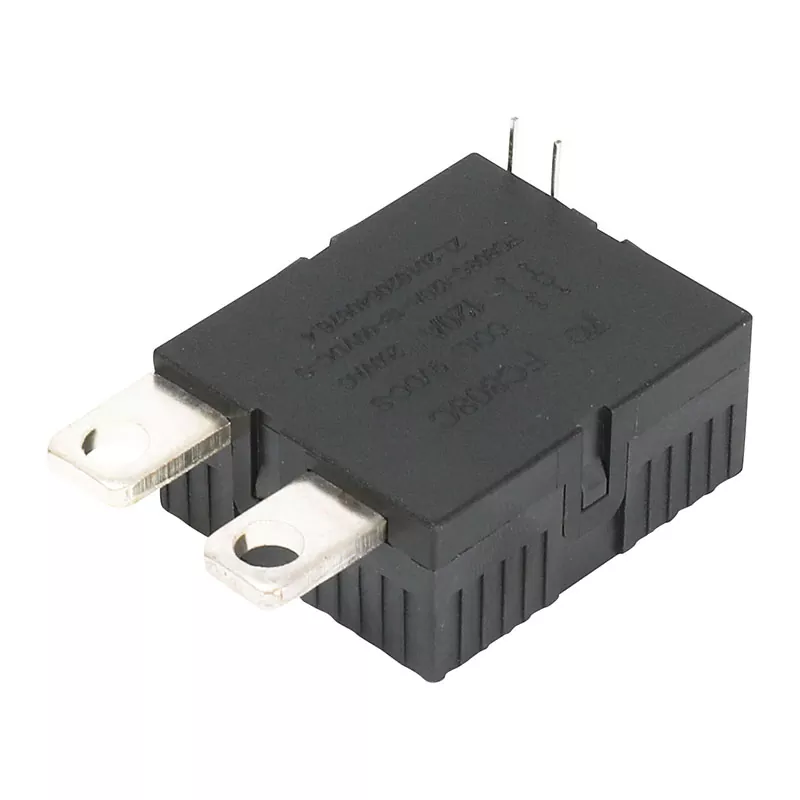

Nosso relé de travamento foi projetado para atender aos requisitos de velocidade de resposta de comutação de corrente no modo de carregamento rápido. Combinado com um design de circuito eficiente e materiais de alta qualidade, sua velocidade de resposta de abertura e fechamento é rápida e estável. Este relé de travamento de controle de pilha de carregamento 80A 100A 120A não apenas garante durabilidade sob uso de alta frequência, mas também minimiza a perda de energia durante a transmissão de corrente. Ao mesmo tempo, a atualização funcional também é realizada para o ambiente da pilha de carregamento para garantir a comutação de corrente eficiente e estável sob diversas condições de trabalho, em linha com as crescentes exigências do mercado para infraestrutura de carregamento de veículos elétricos.
| TENSÃO (VDC) |
RESISTÊNCIA DA BOBINA (Q)±10% |
Potência da BOBINA (W) | OPERACIONAL TENSÃO (VCC) |
LIBERANDO TENSÃO (VDC) |
PERMITINDO TENSÃO (VDC) |
||
| Solteiro | DOBRO | Solteiro | DOBRO | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULÁRIO DE CONTATO) | 1B | |
| (MATERIAL DE CONTATO) | (LIGA DE PRATA | |
| (QUEDA DE TENSÃO DE CONTATO 10A) | Máx.15mV | |
| (AVALIAÇÃO DE CONTATO) | 80A 250 VCA | |
| (TENSÃO MÁXIMA DE COMUTAÇÃO) | 250 VCA | |
| (CORRENTE MÁXIMA DE COMUTAÇÃO) | 80A | |
| (POTÊNCIA MÁXIMA DE COMUTAÇÃO) | 20.000 VA | |
| (VIDA ÚTIL) | (MECÂNICO) | 5×10⁵OPS |
| (ELÉTRICO) | 1×10⁴OPS | |
| (TEMPO DE OPERAÇÃO) | 20 ms máx. |
| (TEMPO DE LANÇAMENTO) | 20 ms máx. |
| (RESISTÊNCIA DIELÉTRICA)(50/60HZ,1Min) | |
| (CONTATO E BOBINA) | 6000 VCA |
| (CONTATO E CONTATO) | 1500 VCA |
| (Campo e campo) | |
| (RESISTÊNCIA DE ISOLAMENTO,500VDC) | 1000MQ mínimo. |
| (PESO) | 38g |

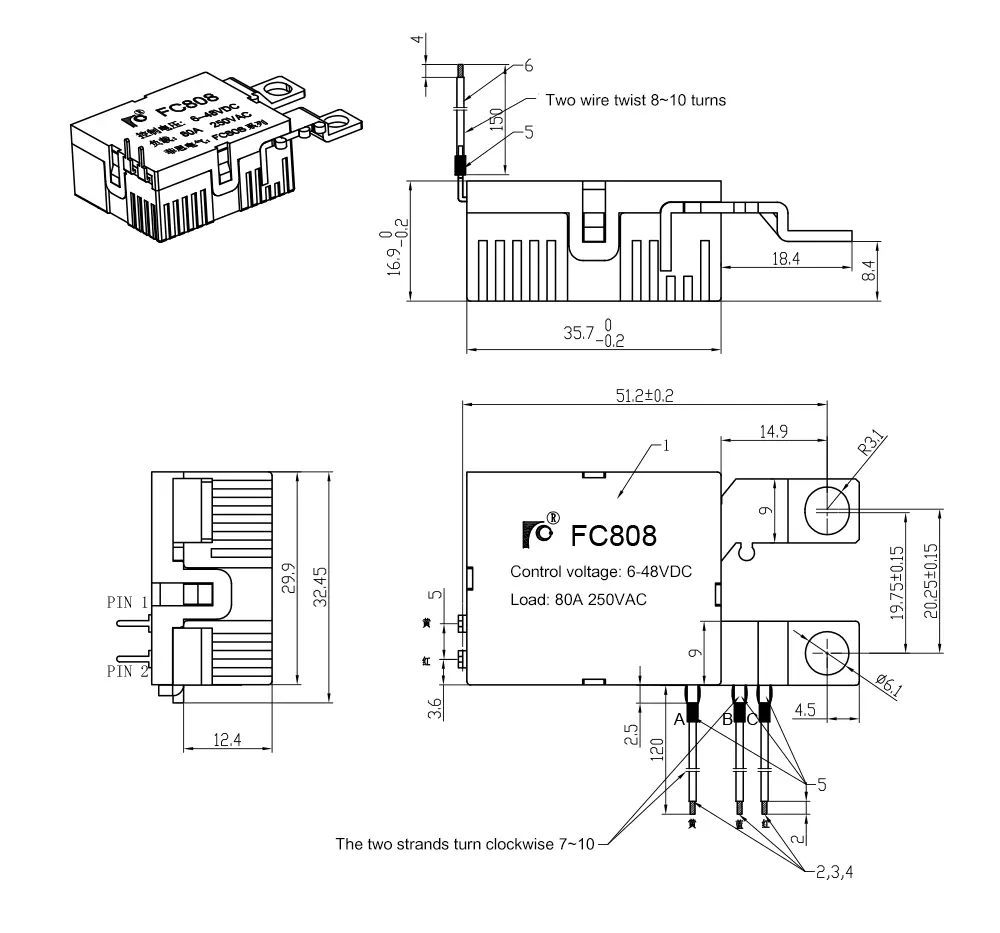

| (DIMENSÃO GERAL) | (em desenho) |
| TENSÃO (VDC) |
RESISTÊNCIA DA BOBINA (Q)±10% |
Potência da BOBINA (W) | OPERACIONAL TENSÃO (VCC) |
LIBERANDO TENSÃO (VDC) |
PERMITINDO TENSÃO (VDC) |
||
| Solteiro | DOBRO | Solteiro | DOBRO | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULÁRIO DE CONTATO) | 1B | |
| (MATERIAL DE CONTATO) | (LIGA DE PRATA) | |
| (QUEDA DE TENSÃO DE CONTATO 10A) | Máx.15mV | |
| (AVALIAÇÃO DE CONTATO) | 100A 250 VCA | |
| (TENSÃO MÁXIMA DE COMUTAÇÃO) | 250 VCA | |
| (CORRENTE MÁXIMA DE COMUTAÇÃO) | 100A | |
| (POTÊNCIA MÁXIMA DE COMUTAÇÃO) | 25.000VA | |
| (VIDA ÚTIL) | (MECÂNICO) | 5×10⁵OPS |
| (ELÉTRICO) | 1×10⁴OPS | |
| (TEMPO DE OPERAÇÃO) | 20 ms máx. |
| (TEMPO DE LANÇAMENTO) | 20 ms máx. |
| (RESISTÊNCIA DIELÉTRICA)(50/60HZ,1Min) | |
| (CONTATO E BOBINA) | 6000 VCA |
| (CONTATO E CONTATO) | 1500 VCA |
| (Campo e campo) | |
| (RESISTÊNCIA DE ISOLAMENTO,500VDC) | 1000MQ mínimo. |
| (PESO) | 40g |
| (DIMENSÃO GERAL) | (em desenho) |
| TENSÃO (VDC) |
RESISTÊNCIA DA BOBINA (Q)±10% |
Potência da BOBINA (W) | OPERACIONAL TENSÃO (VCC) |
LIBERANDO TENSÃO (VDC) |
PERMITINDO TENSÃO (VDC) |
||
| Solteiro | DOBRO | Solteiro | DOBRO | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULÁRIO DE CONTATO) | 1B | |
| (MATERIAL DE CONTATO) | (LIGA DE PRATA | |
| (QUEDA DE TENSÃO DE CONTATO 10A) | Máx.10mV | |
| (AVALIAÇÃO DE CONTATO) | 120A 250 VCA | |
| (TENSÃO MÁXIMA DE COMUTAÇÃO) | 250 VCA | |
| (CORRENTE MÁXIMA DE COMUTAÇÃO) | 120A | |
| (POTÊNCIA MÁXIMA DE COMUTAÇÃO) | 30000 VA | |
| (VIDA ÚTIL) | (MECÂNICO) | 5×10⁵OPS |
| (ELÉTRICO) | 1×10⁴OPS | |
| (TEMPO DE OPERAÇÃO) | 30 ms máx. |
| (TEMPO DE LANÇAMENTO) | 30 ms máx. |
| FORÇA DIELÉTRICA (50/60HZ,1Min) | |
| CONTATO E BOBINA | 6000 VCA |
| CONTATO E CONTATO | 1500 VCA |
| (Campo e campo) | |
| (ISOLAMENTO RESISTÊNCIA,500VCC) |
1000MΩ mín. |
| (PESO) | 50g |

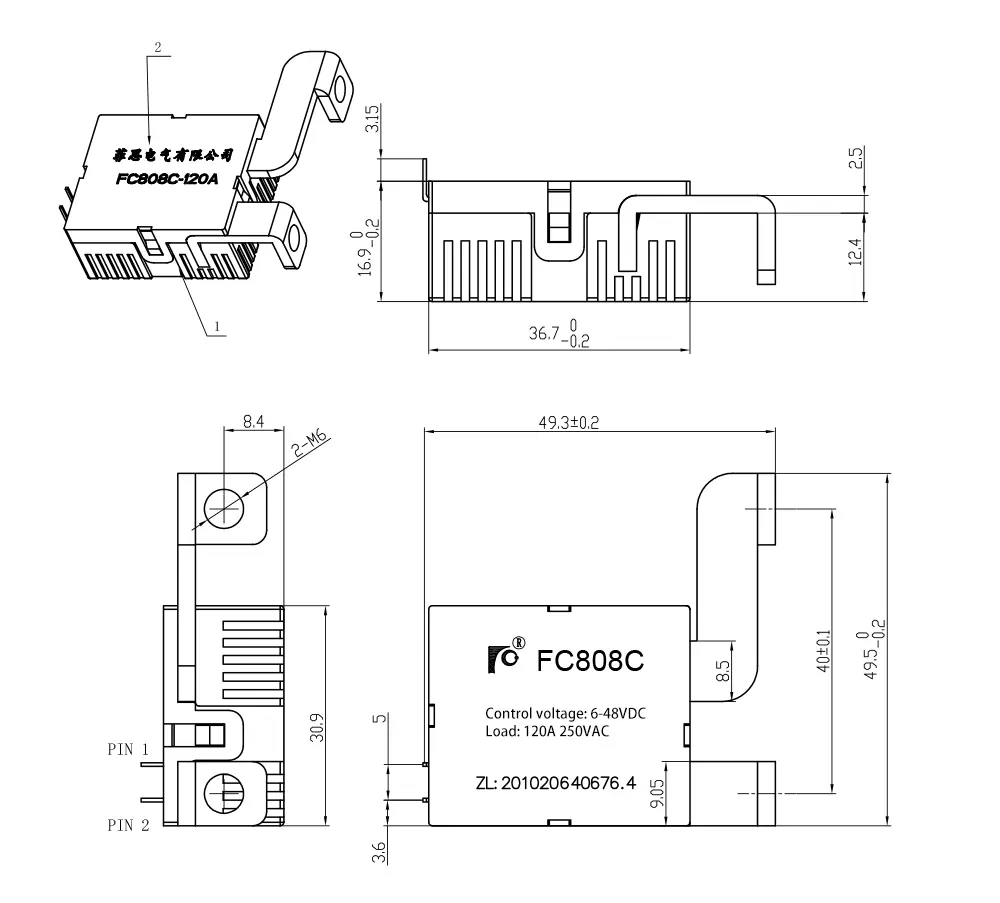

| (DIMENSÃO GERAL) | (em desenho) |
