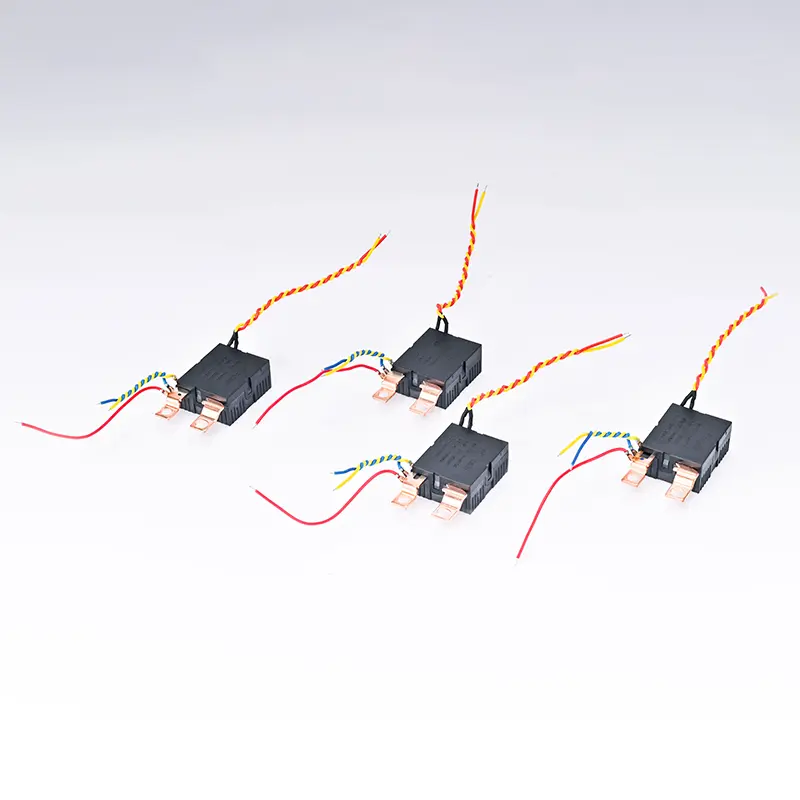

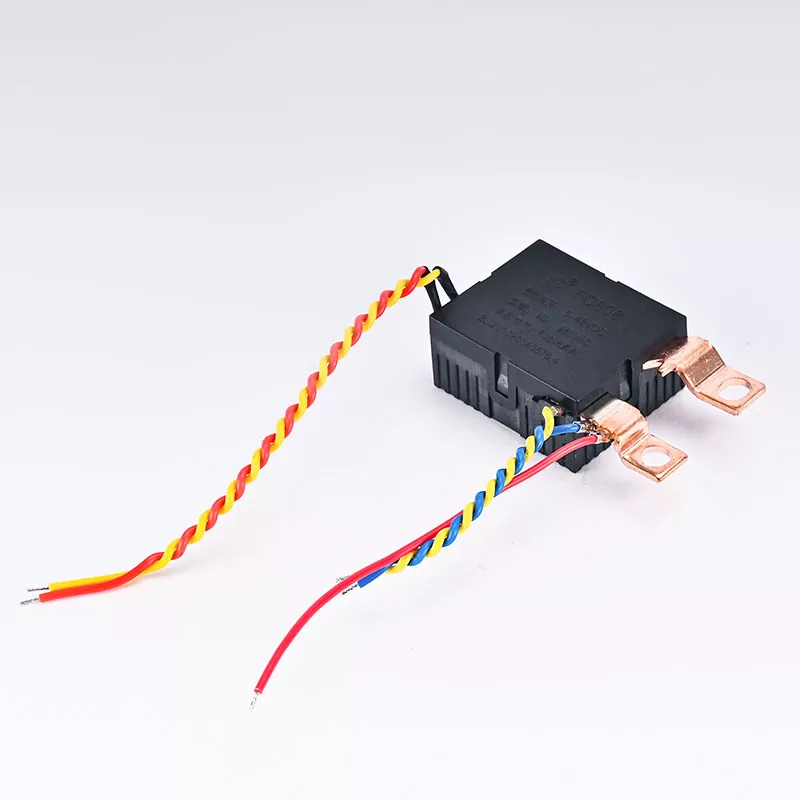

Tipo:Relé de travamento monofásico
Corrente nominal:80A
Tensão de acionamento:6VCC-48VCC
Faixa de temperatura operacional:-20°C a 70°C
Método de conexão:conexão de parafuso/conexão de terminal
Dimensões:Modelo padrão: 35,7 mm x 32,45 mm x 16,9 mm
Peso:cerca de 0,04 kg
O design exclusivo de travamento magnético do relé de travamento monofásico 80A garante controle de chave estável e confiável, ao mesmo tempo que reduz o consumo de energia. Bem-vindo à nossa fábrica para comprar as últimas vendas, preço baixo e relés de travamento de alta qualidade.
| TENSÃO (VDC) |
RESISTÊNCIA DA BOBINA (Q)±10% |
Potência da BOBINA (W) | OPERACIONAL TENSÃO (VCC) |
LIBERANDO TENSÃO (VDC) |
PERMITINDO TENSÃO (VDC) |
||
| Solteiro | DOBRO | Solteiro | DOBRO | ||||
| 9 | 81,0 | 40,5/40,5 | 1,00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULÁRIO DE CONTATO) | 1B | |
| (MATERIAL DE CONTATO) | (LIGA DE PRATA) | |
| (QUEDA DE TENSÃO DE CONTATO 10A) | Máx.15mV | |
| (AVALIAÇÃO DE CONTATO) | 80A 250 VCA | |
| (TENSÃO MÁXIMA DE COMUTAÇÃO) | 250 VCA | |
| (CORRENTE MÁXIMA DE COMUTAÇÃO) | 80A | |
| (POTÊNCIA MÁXIMA DE COMUTAÇÃO) | 20.000 VA | |
| (VIDA ÚTIL) | (MECÂNICO) | 5×10⁵OPS |
| (ELÉTRICO) | 1×10⁴OPS | |
| (0TEMPO DE OPERAÇÃO) | 20 ms Máx. |
| (TEMPO DE LANÇAMENTO) | 20 ms Máx. |
| (RESISTÊNCIA DIELÉTRICA)(50/60HZ,1Min) | |
| (CONTATO E BOBINA) | 6000 VCA |
| (CONTATO E CONTATO) | 1500 VCA |
| (Campo e campo) | |
| (RESISTÊNCIA DE ISOLAMENTO,500VDC) | 1000MΩ mín. |
| (PESO) | 38g |
| (0DIMENSÃO GERAL) | (em desenho) |
